電磁流量計口徑一般從10到1000的比較多，其中DN50的又是最主要的其中一個口徑。電磁流量計的的維護非常的關鍵

，接下來主要介紹下電磁流量計測量不準的情況解決方案。

1 液體中含有氣泡的現象
液體中含有氣泡的現象導致測量不準或測量值波動( 輸出波動)

。
成因: 液體中泡狀氣體的形成有從外界吸入和液體中溶解氣體( 空氣) 轉變成游離狀氣泡兩種途徑

。若液體中含有較大氣泡, 則因擦過電極時能遮蓋整個電極, 使流量信號輸入回路瞬間開路, 導致輸出信號出現晃動。
判別方法: 較簡單的判別方法是當遇到晃動時, 切斷磁場的勵磁回路電流, 如果此時儀表依然有顯示且不穩定時, 說明大多是由于泡影響造成

。如果此時以指針式萬用表測量電極電阻, 可測量到電極的回路電阻要比正常時高, 但該測試需要靠專業人員長期積累的測試經驗和數據

。
解決方法: 對于被測介質中含有空氣的情況, 如果判斷是由安裝位置引起的, 如因電磁流量計裝在管系高點而潴留氣體或外界吸入空氣造成流量計晃動的話, 更換安裝位置是較徹底的解決方法, 如圖1 所示, 在管線較低點或采用U 型管安裝。但很多應用情況是口徑較大或者安裝的位置不易改換, 建議在流量計上游安裝集氣包和排氣閥,在安裝了排氣裝置后, 測量即恢復正常

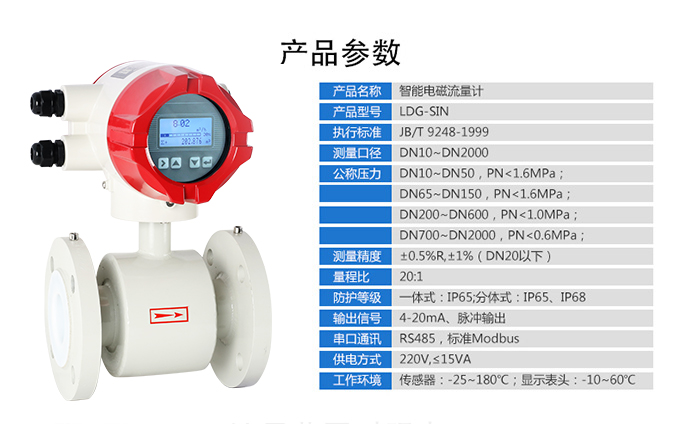

。安裝有排氣裝置的智能電磁流量計

。
2

、非滿管
非滿管現象可以看作液體中含有氣泡的一種極端情況。
成因: 液體未充滿管道可分為液面高度高于測量電極水平面或低于水平面兩種情況

。當管內液面高于電極水平面時, 若管系的前后直管段比較理想時, 電磁流量計的測量大多能夠穩定, 但流量計所計量的液體體積包含了管內的氣體體積, 故這種測量存在著很大的測量誤差

。當管內液面高度低于電極表面時, 此時電極在空氣中, 測量回路實際處于開路狀態。電磁流量計的測量值和輸出處于一種隨機的狀態, 不停地晃動或是滿度

。非滿管的情況多出現在靠流體自流或流量計后無任何背壓的直接排放口, 例如在污水行業經常遇到

。
判別方法: 可采用前述氣泡判別的方法, 此時以指針式萬用表測量電極電阻, 可發現電極的回路電阻明顯變高, 若以水對比,萬用表以1K 的量程測量, 所測得的阻值不會大于100k , 大于此值, 可判定電極回路異常, 在排除電纜開路的前提下, 判定空管是可信的。如果條件允許的話, 還可觀察流量計后端液體排放口, 當排放出的液體明顯不充滿即可判斷電磁流量計安裝為非滿管

。腐蝕后的電極解決方法: 在流量計安裝時盡量避免出現非滿管的情況

。如前面提及的在管線較低端安裝或有意將流量計安裝在U 型管道。另外, 現在市場上已有能夠在非滿管情況下測量的智能電磁流量計

。
國內有很多電磁流量計50的廠家

，杭州聯測的電磁流量計50口徑的，從生產中的用料

、環境

、人員還有標定過程中的標定系統、老化裝置上

，也是比較用心的

。杭州聯測在全國也有20多個辦事處，可以給各地的朋友提供技術支持服務

。產品質量也較好

，口碑也不錯。
